Wie wählt man ein Lithium-Batterieladegerät aus? Ein Leitfaden zur Vermeidung von Fallstricken und praktische Ratschläge

Die Wahl des falschen Ladegeräts für Lithiumbatterien kann die Batterielebensdauer verkürzen, die Geräteleistung beeinträchtigen oder sogar Sicherheitsrisiken mit sich bringen. Da die Preise für Ladegeräte zwischen zehn und tausend Yuan liegen, sind die Qualitätsunterschiede erheblich. Viele Käufer konzentrieren sich nur auf den Preis oder die Wattzahl und ignorieren dabei Spannungskompatibilität, Ladeprofile, Zertifizierungen und Schutzsysteme.

In diesem Leitfaden wird erläutert, wie Sie ein Lithium-Batterieladegerät richtig auswählen – einschließlich Spannungsanpassung, Stromberechnung, Zertifizierungen, Anwendungsszenarien und Überlegungen zur OEM-Beschaffung.

Kurze Antwort: Wie wählt man ein Lithium-Batterieladegerät aus?

So wählen Sie das richtige Lithium-Batterieladegerät aus:

1. Passen Sie die Ausgangsspannung des Ladegeräts an die Spannung des Akkus an.

2. Wählen Sie einen Ladestrom zwischen 0,5 °C und 1 °C der Batteriekapazität.

3. Stellen Sie den Lademodus CC/CV (Konstantstrom/Konstantspannung) sicher.

4. Überprüfen Sie Sicherheitszertifizierungen (UL, CE, CCC, DOE Level VI).

5. Wählen Sie die richtige Kühlmethode und die richtigen Schutzfunktionen (OVP, OCP, OTP, SCP).

Was ist ein Lithium-Batterieladegerät?

Ein Lithium-Batterieladegerät ist ein Stromumwandlungsgerät, das speziell für Lithium-Ionen-, Lithium-Polymer- und LiFePO4-Batteriesysteme entwickelt wurde. Es wandelt den AC- oder DC-Eingang in stabile Spannung und Strom um, die zum Laden von Lithiumbatterien geeignet sind.

Im Gegensatz zu Standard-Netzteilen müssen Lithium-Ladegeräte Folgendes enthalten:

• Präzise Spannungsregelung

• CC/CV-Ladealgorithmus

• Überspannungs-, Überstrom- und Übertemperaturschutz

• Stabiler Ausgang mit geringer Welligkeit

Warum ist ein Lithium-Batterieladegerät wichtig?

Die Bedeutung der Wahl des richtigen Lithium-Batterieladegeräts spiegelt sich in drei entscheidenden Aspekten wider: Sicherheit, Lebensdauer und Leistungsstabilität.

1. Sicherheitsgarantie

Lithiumbatterien reagieren sehr empfindlich auf Ladespannungs- und Stromschwankungen. Ein falsch konstruiertes Lithium-Batterieladegerät kann Folgendes verursachen:

• Überladung

• Zu hoher Strom

• Überhitzung

• Batterie schwillt an

• Brandgefahr

Ein qualifiziertes Lithium-Batterieladegerät integriert mehrere Schutzmechanismen, darunter:

• Überspannungsschutz (OVP)

• Überstromschutz (OCP)

• Übertemperaturschutz (OTP)

• Kurzschlussschutz (SCP)

Diese integrierten Schutzmaßnahmen dienen als primäre Verteidigungslinie gegen Unfälle im Zusammenhang mit dem Laden.

2. Längere Batterielebensdauer

Ein professionelles Lithium-Batterieladegerät verwendet ein intelligentes Ladeprofil mit konstantem Strom und konstanter Spannung (CC/CV)..

Diese Lademethode:

• Verhindert Überladung und Tiefentladung

• Reduziert das Wachstum des inneren Widerstands

• Optimiert die Genauigkeit der Ladebeendigung

• Erhöht die Lebensdauer des Lade-Entlade-Zyklus erheblich

Die Verwendung eines nicht optimierten Ladegeräts kann die Batterielebensdauer im Laufe der Zeit um 20–40 % verkürzen.

3. Stabile Geräteleistung

Hochwertige Lithium-Batterieladegeräte bieten:

• Stabile Ausgangsspannung

• Geringe Welligkeit und Rauschen

• Präzise Spannungsregelung

Dies ist besonders wichtig für:

• Elektrofahrzeuge (EV-Systeme)

• Industrieroboter

• Medizinische Geräte

• Automatisierungssteuerungssysteme

Eine Instabilität der Stromversorgung kann zu Steuerungsfehlern, Signalstörungen und langfristigen Komponentenschäden führen.

Schlüsselparameteranalyse: Technische Spezifikationen bestimmen die Leistung

Achten Sie bei der Auswahl eines Lithium-Batterieladegeräts besonders auf die folgenden technischen Parameter:

1. Ausgangsspannungsbereich (V)

Die Ausgangsspannung muss mit der Nennspannung des Akkupacks übereinstimmen. Zu den gängigen Spannungen für Lithiumbatterien gehören:

Gängige Konfigurationen von Lithiumbatterien

• Einzelzellen-Lithiumbatterie: 3,7 V nominal (4,2 V Ladespannung)

• 3S-Lithium-Akku: 11,1 V nominal (12,6 V Ladespannung)

• 10S-Akku und höher: Typischerweise 36 V–72 V Nennspannung (37 V–87 V Ladebereich)

So ermitteln Sie die richtige Spannung

1. Überprüfen Sie die Nennspannung auf dem Batterieetikett.

2. Bestätigen Sie die Spezifikation der Vollladespannung.

3. Stellen Sie sicher, dass die Ausgangsspannung des Ladegeräts genau übereinstimmt.

Einige fortschrittliche Ladegeräte für Lithiumbatterien unterstützen weitreichende einstellbare Ausgangsbereiche (z. B. 8 V–87 V) und verbessern so die Kompatibilität zwischen verschiedenen Batteriesystemen.

⚠ Eine falsche Spannungsanpassung kann zu Überhitzung, verkürzter Batterielebensdauer oder dauerhaften Schäden führen.

2. Auswahl des Ausgangsstroms (A)

Der Ladestrom bestimmt die Ladegeschwindigkeit und den Belastungsgrad der Batterie.

Eine allgemeine Regel:

Maximaler Ladestrom ≤ Batteriekapazität (Ah) × 1C

Beispiel:

• 10Ah-Akku → Empfohlener Ladestrom ≤ 10A

• 20Ah Akku → Schnellladung möglich bei 15A–20A

Empfohlene tägliche Laderate

• Standardgebrauch: 0,5 °C–1 °C

• Notfall-Schnellladung: Bis zu 1,5 °C

Übermäßiger Strom erhöht sich:

• Interne Batterietemperatur

• Risiko durch Lithiumbeschichtung

• Langfristiger Kapazitätsabbau

Um eine optimale Batteriegesundheit zu gewährleisten, sollten Sie Ladegeschwindigkeit und Langlebigkeit ausbalancieren, anstatt immer die maximale Stromstärke anzustreben.

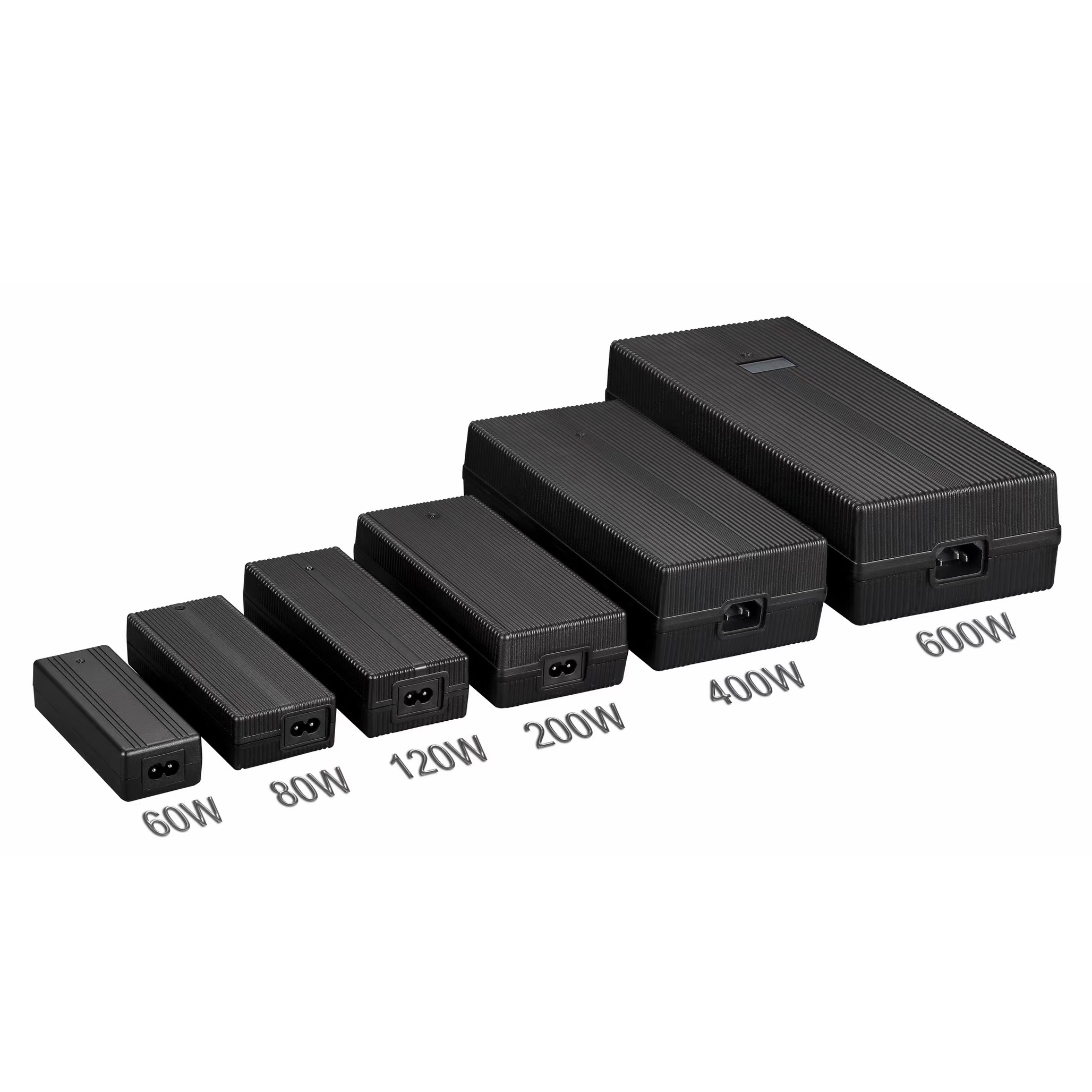

3. Leistung (W)

Die Leistung bestimmt die Kombination aus Spannung und Strom, die ein Ladegerät gleichzeitig liefern kann. Berechnungsformel: Leistung (W) = Spannung (V) × Strom (A). Zu den gängigen Leistungsklassifizierungen gehören:

• Geringe Leistung (60 W–90 W): Geeignet für Einzelzellen-Akkus oder Akkus mit geringer Kapazität, z. B. Elektrowerkzeuge, tragbare Lautsprecher.

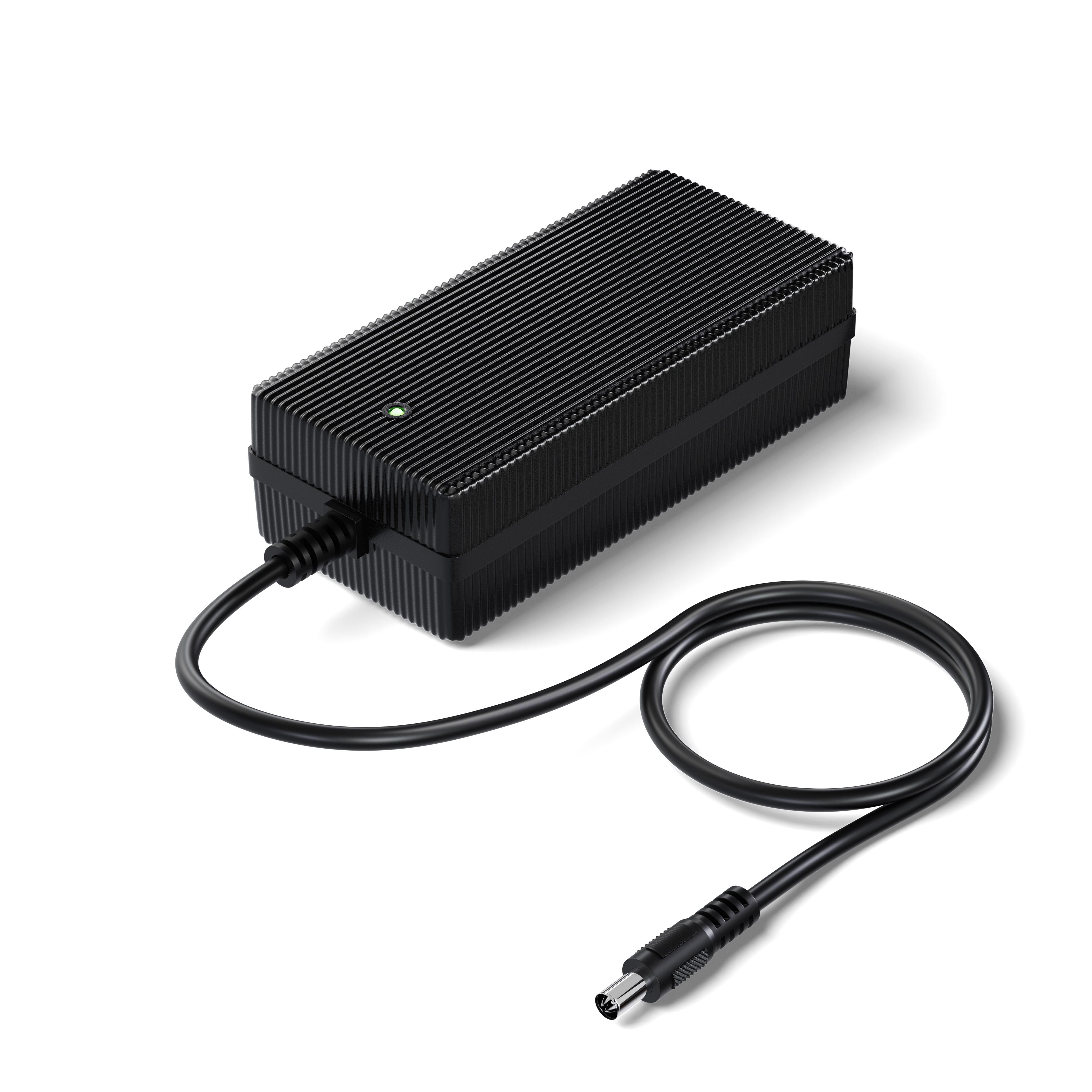

• Mittlere Leistung (120 W–250 W): Anwendbar für persönliche Mobilitätsgeräte wie Elektroroller und selbstbalancierende Fahrzeuge.

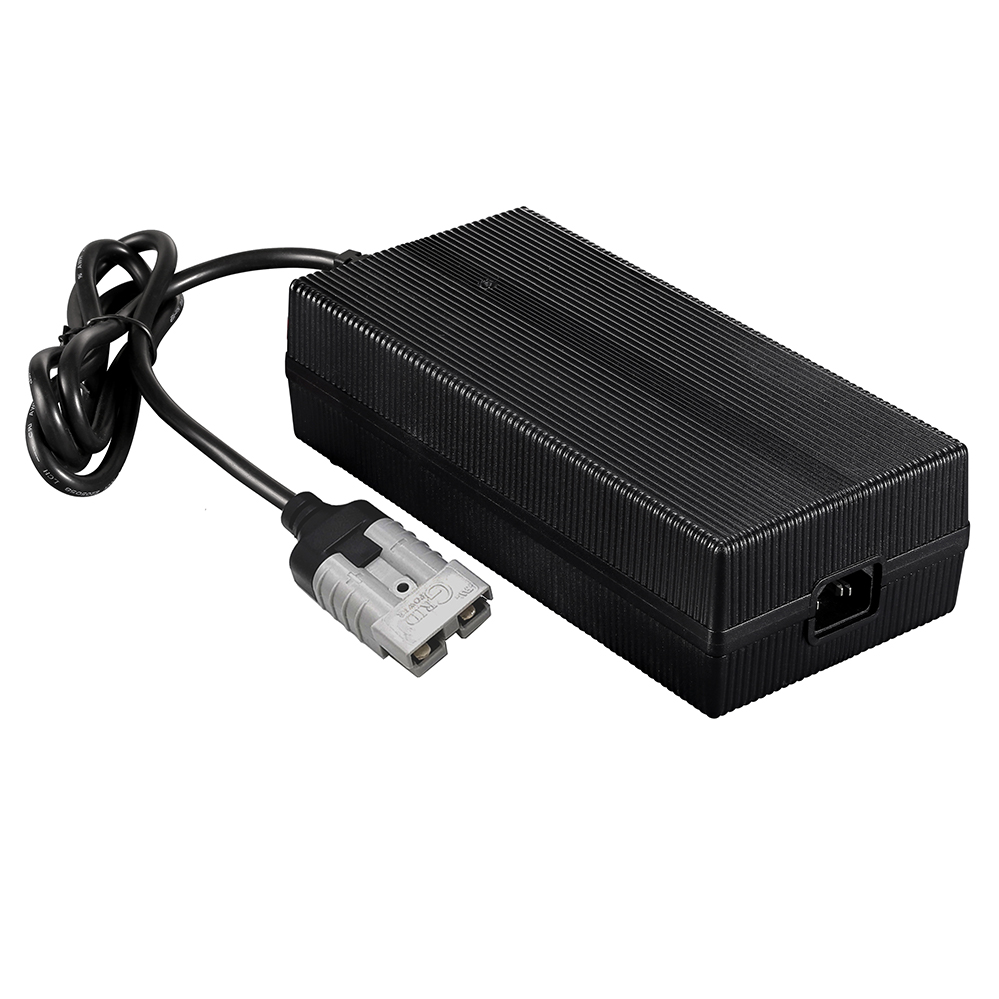

• Hohe Leistung (300 W–600 W): Passend für Elektrofahrräder und große Lithium-Akkus.

• Ultrahohe Leistung (800 W–1200 W): Für Industrieroboter, elektrische Dreiräder und schwere Geräte.

4. Energieeffizienzniveau

Hocheffiziente Ladegeräte haben geringere Umwandlungsverluste, erzeugen weniger Wärme und sparen Stromkosten. Zu den international anerkannten Energieeffizienzstandards gehören:

• DOE Level VI (US-Energieministerium)

• ERP Stufe 2 (Energiebezogene Produkte der Europäischen Union)

• CEC (California Energy Commission)

Wählen Sie Produkte mit einem Wirkungsgrad von ≥90 %. Einige professionelle Ladegeräte können 92 % bis 95 % erreichen.

5. Sicherheitszertifizierungen und Schutzmechanismen

Grundlegende Sicherheitszertifizierungen:

• International: UL, ETL (Nordamerika); CE, GS (Europa); PSE (Japan); SAA, RCM (Australien); KC (Südkorea)

• Inland (China): CCC-Zertifizierung, Qualitätskontrollbericht

Wesentliche Schutzfunktionen:

• Überspannungsschutz (OVP): Verhindert, dass eine zu hohe Ausgangsspannung die Batterie beschädigt.

• Überstromschutz (OCP): Begrenzt ungewöhnliche Stromspitzen.

• Übertemperaturschutz (OTP): Unterbricht automatisch den Strom, wenn die Temperatur zu hoch ist.

• Kurzschlussschutz (SCP): Unterbricht sofort die Stromversorgung bei einem Ausgangskurzschluss.

• Doppelte Sicherung (Eingang und Ausgang): Bietet doppelten Schutz mit Sicherungen sowohl auf der Eingangs- als auch auf der Ausgangsseite.

6. Kühlmethode und Gehäusematerial

• Natürliche Luftkonvektionskühlung: Passive Kühlung über Lüftungsschlitze im Gehäuse; leise und äußerst zuverlässig.

• Zwangsluftkühlung: Wird für Produkte mit extrem hoher Leistung verwendet. Berücksichtigen Sie die Lebensdauer und den Geräuschpegel des Lüfters.

•Gehäusematerial: Kunststoffgehäuse sind leicht und kostengünstig. Metallgehäuse (z. B. Aluminiumlegierung) bieten eine bessere Wärmeableitung und eignen sich für Außen- und Industrieanwendungen.

7. Schutzart (IP).

Berücksichtigen Sie bei der Verwendung im Freien oder in feuchten Umgebungen die Wasser- und Staubdichtigkeit:

• IP67: Absolut staubdicht; geschützt gegen zeitweiliges Untertauchen in Wasser (1 Meter Tiefe für 30 Minuten). Geeignet für LED-Außenbeleuchtung, Laden von Elektrofahrzeugen usw.

• Standardschutz: Nur für trockene Innenräume geeignet.

Empfehlungen für mehrere Szenarien: Wählen Sie Spezifikationen basierend auf der Anwendung

Szenario 1: Persönliche Elektromobilität (Elektroroller, selbstbalancierende Fahrzeuge, E-Bikes)

• Empfohlene Leistung: 120W-250W

• Hauptanforderungen: Portabilität, Schnellladeunterstützung, mehrfacher Schutz

•Typische Konfiguration: 42V/2A-3A-Ladegerät, Wirkungsgrad ≥90 %, mit Überladeschutz

•Begründung: Diese Geräte haben typischerweise Batteriekapazitäten zwischen 5 Ah und 15 Ah. Ein 120-W-250-W-Ladegerät kann den Ladevorgang in 2 bis 4 Stunden abschließen und sorgt so für ein ausgewogenes Verhältnis zwischen Geschwindigkeit und Sicherheit.

Szenario 2: Industrieroboter und automatisierte Geräte

•Empfohlene Leistung: 300W-600W

• Hauptanforderungen: Langfristige Volllaststabilität, geringe Welligkeit/Geräusch, hohe Zuverlässigkeit

• Typische Konfiguration: 48V/10A-15A-Ladegerät, Wirkungsgrad ≥95 %, MTBF (mittlere Zeit zwischen Ausfällen) ≥30.000 Stunden

• Begründung: Industrielle Anwendungen erfordern einen Betrieb rund um die Uhr. Hohe Effizienz und geringe Welligkeit sorgen dafür, dass Steuerungssysteme nicht beeinträchtigt werden.

Szenario 3: LED-Außenbeleuchtung und Gartengeräte

• Empfohlene Leistung: 60 W–120 W (wasserdichte IP67-Serie).

• Hauptanforderungen: Wasser- und staubdicht, Wetterbeständigkeit, feste Kabel

• Typische Konfiguration: Aluminiumgehäuse, Schutzart IP67, feste AC/DC-Kabel

• Begründung: Außenumgebungen sind Regen und Staub ausgesetzt. Wasserdichte Ladegeräte verhindern Kurzschlüsse und Korrosion und verlängern so die Lebensdauer.

Szenario 4: Medizinische Geräte und Präzisionsinstrumente

• Empfohlene Leistung: 60 W–160 W (abhängig von den Geräteanforderungen).

• Hauptanforderungen: Geringe EMI-Störung, Zertifizierung für medizinische Zwecke, stabile Ausgabe

• Typische Konfiguration: Ladegerät mit zwei Ausgängen, unabhängiges Netzteildesign, konform mit medizinischen Sicherheitsvorschriften

• Begründung: Medizinische Geräte stellen extrem hohe Anforderungen an Stromwelligkeit und EMV. Zwei unabhängige Ausgänge sorgen für Redundanz.

Szenario 5: Große Akkus und elektrische Dreiräder

• Empfohlene Leistung: 800W-1200W

• Hauptanforderungen: Hohe Stromausgangsfähigkeit, Mehrkanal-Parallelausgang, hervorragende Wärmeableitung

• Typische Konfiguration: 48 V/50 A oder 72 V/20 A, Vierkanal-Parallelausgang, Gehäuse aus Aluminiumlegierung

•Begründung: Akkupacks mit großer Kapazität (z. B. >100 Ah) erfordern ein Hochstrom-Schnellladen. Das Mehrkanal-Paralleldesign verteilt die Wärme und verbessert so die Ladeeffizienz.

Szenario 6: Fahrzeugaufladung (Wohnmobile, Boote, mobile Arbeitsplätze)

• Empfohlene Leistung: 120 W–200 W (DC-DC-Serie).

• Hauptanforderungen: Großer Eingangsspannungsbereich, Vibrationsfestigkeit, geringer Standby-Stromverbrauch

•Typische Konfiguration: 12–30 VDC Eingang, 24 V/5 A Ausgang, Metallgehäuse

•Begründung: Die elektrischen Systeme von Fahrzeugen unterliegen erheblichen Spannungsschwankungen. DC-DC-Wandler beziehen den Strom direkt aus der Fahrzeugbatterie und vermeiden so Wechselrichterverluste.

Vermeiden Sie diese häufigen Fehler beim Kauf von Lithium-Batterieladegeräten

Die Auswahl des falschen Ladegeräts für Lithiumbatterien kann zu einer verkürzten Batterielebensdauer, Sicherheitsrisiken und unnötigen Ersatzkosten führen. Nachfolgend finden Sie die häufigsten Fehler, die Käufer machen – und wie Sie sie vermeiden können.

Fallstrick 1: Die Annahme, dass eine höhere Leistung immer besser ist

Viele Käufer glauben, dass die Wahl eines Lithium-Batterieladegeräts mit höherer Wattzahl ein schnelleres Laden garantiert. In Wirklichkeit kann ein übergroßes Ladegerät:

• Übermäßigen Strom liefern

• Batterietemperatur erhöhen

• Beschleunigen Sie das Wachstum des inneren Widerstands

• Verkürzen Sie die Gesamtlebensdauer der Batterie

Richtiger Ansatz

Berechnen Sie die erforderliche Ladeleistung mit:

Leistung (W) = Batteriespannung (V) × Ladestrom (A)

Wählen Sie ein Ladegerät, das eine Sicherheitsmarge von 10–20 % über Ihrem berechneten Bedarf bietet – nicht mehr.

Die richtige Leistungsanpassung gewährleistet eine ausgewogene Ladegeschwindigkeit und Batterielebensdauer.

Fallstrick 2: Sich nur auf den Preis konzentrieren und dabei Zertifizierungen ignorieren

Bei kostengünstigen Ladegeräten ohne entsprechende Zertifizierung kann Folgendes fehlen:

• Isolationsschutz

• Überstromschutz

• Funktionen zur thermischen Abschaltung

• Stabile Spannungsregelung

Nicht zertifizierte Ladegeräte für Lithiumbatterien stellen erhebliche Sicherheitsrisiken dar.

Richtiger Ansatz

Überprüfen Sie immer internationale Sicherheitszertifizierungen wie:

• UL / ETL (Nordamerika)

• CE / GS (Europa)

• CCC (China)

• KC / PSE / SAA

Fordern Sie offizielle Testberichte an, wenn Sie in großen Mengen oder für OEM-Projekte einkaufen.

Die Einhaltung der Zertifizierung gewährleistet den legalen Marktzugang und die Produktsicherheit.

Fallstrick 3: Vernachlässigung der Steckerkompatibilität und Kabelqualität

Die Nichtübereinstimmung von Steckverbindern ist eines der am häufigsten übersehenen Probleme.

Zu den gängigen Steckverbindertypen gehören:

• DC-Hohlstecker (verschiedene Durchmesser)

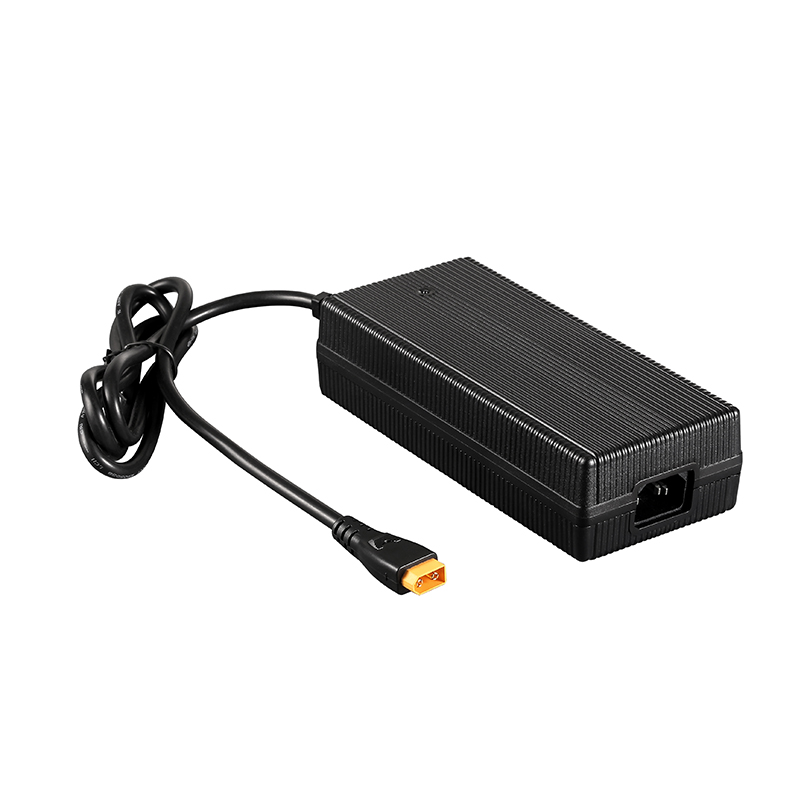

• XT60 / XT90

• Anderson-Anschlüsse

• Kundenspezifische Industrieschnittstellen

Die Verwendung inkompatibler Steckverbinder kann zu instabilem Kontakt und Überhitzung führen.

Darüber hinaus verursachen dünne Kabel einen übermäßigen Spannungsabfall und eine verringerte Ladeeffizienz.

Richtiger Ansatz

• Bestätigen Sie die genaue Steckerspezifikation

• Verwenden Sie für Standardanwendungen ein Kabel mit mindestens 18 AWG

• Wählen Sie für Hochstrommodelle dickere Kabelquerschnitte

Eine hochwertige Verkabelung sorgt für eine stabile Stromübertragung und minimiert die Wärmeentwicklung.

Fallstrick 4: Angenommen, ein Ladegerät passt für alle Lithiumbatterien

Unterschiedliche Lithiumchemien erfordern unterschiedliche Ladespannungen und Abschlusslogiken.

Beispiele:

• LiFePO4

• NCM / NCA

• LTO (Lithiumtitanat)

Die Verwendung eines inkompatiblen Ladegeräts kann zu Folgendem führen:

• Ursache für unvollständigen Ladevorgang

• Überladen Sie den Akku

• Batteriezellen beschädigen

Richtiger Ansatz

Bestätigen Sie immer:

• Art der Batteriechemie

• Nennspannung

• Vollladespannung

Wählen Sie dann ein Lithium-Batterieladegerät aus, das speziell für diese Chemie konfiguriert ist.

Fallstrick 5: Kontinuierliche Verwendung des Schnelllademodus

Schnelles Laden erhöht den Komfort, erhöht aber auch:

• Innentemperatur

• Risiko durch Lithiumbeschichtung

• Langfristiger Kapazitätsabbau

Empfohlene Strategie

Verwenden Sie für den täglichen Gebrauch eine Standardladung von 0,5 °C bis 1 °C.
Reservieren Sie das Hochladen (1,5 °C oder mehr) nur für Notfälle.

Der Ausgleich zwischen Effizienz und Langlebigkeit ist von entscheidender Bedeutung.

Rationaler Rahmen für die Auswahl von Lithium-Batterieladegeräten

Um eine technisch fundierte Kaufentscheidung zu treffen, folgen Sie diesem strukturierten Vorgehen.

Schritt 1: Identifizieren Sie die Batteriespezifikationen

Auf dem Batterieetikett notieren:

• Nennspannung (V)

• Kapazität (Ah)

• Chemietyp

Erforderliche Ladeleistung berechnen:

Spannung × Kapazität × Laderate (0,5 C–1 C empfohlen)

Dies gewährleistet eine korrekte Spannungsanpassung und Strombegrenzung.

Schritt 2: Bewerten Sie die Nutzungsumgebung

Unterschiedliche Anwendungen erfordern unterschiedliche Ladegerätdesigns.

Die Umweltverträglichkeit wirkt sich direkt auf die Zuverlässigkeit aus.

Schritt 3: Zertifizierungen und Schutzmechanismen überprüfen

Priorisieren Sie Lithium-Batterieladegeräte mit:

• UL + CE + CCC Doppelzertifizierung

• Einhaltung der DOE-Stufe VI oder ERP-Effizienz

• OVP-/OCP-/OTP-/SCP-Schutz

• Doppelsicherungsdesign

Zertifizierter Schutz reduziert Betriebsrisiken und Haftungsrisiken.

Schritt 4: Bewerten Sie die Fähigkeiten des Herstellers und den Kundendienst

Für Händler, OEM-Käufer oder Unternehmensbeschaffung:

Wählen Sie Lieferanten mit:

• Zertifizierung des Qualitätssystems ISO9001

• 3 Jahre Garantieunterstützung

• 4-stündiger Alterungstest unter Volllast

• MTBF ≥30.000 Stunden

• Möglichkeit zur technischen Anpassung

Ein stabiler After-Sales-Support gewährleistet eine langfristige Zusammenarbeit und reduzierte Wartungskosten.

Schritt 5: Referenzieren Sie bewährte Anwendungsfälle

Vor dem Großeinkauf:

• Überprüfen Sie ähnliche Projektkonfigurationen

• Erkundigen Sie sich bei den Geräteherstellern nach den empfohlenen Ladegerätspezifikationen

• Analysieren Sie das Feedback zur Feldnutzung

Eine Validierung unter realen Bedingungen verringert das Auswahlrisiko.

Überlegungen zur professionellen Lösung für Lithium-Batterieladegeräte

Für Industrieanwender, OEM-Marken und Großabnehmer ist die Fähigkeit der Lieferanten von entscheidender Bedeutung.

Berücksichtigen Sie bei der Bewertung eines Herstellers von Lithium-Batterieladegeräten Folgendes:

Technische Abdeckung

• Voller Leistungsbereich: 24 W–1200 W

• Breiter Spannungsausgang: 8 V–87 V

• Benutzerdefinierte Ladeprofile basierend auf dem Design des Akkupacks

Zertifizierungssystem

Produkte konform mit:

UL, ETL, FCC, GS, CE, CB, KC, PSE, SAA, CCC, UKCA

Gewährleistet einen reibungslosen Eintritt in globale Märkte.

Qualitätskontrollstandards

• 4-stündige Alterungstests unter Volllast

• MTBF ≥30.000 Stunden

• Strenge Eingangskontrolle der Komponenten

• Mehrstufige Produktionsprüfung

Technische Reaktionsgeschwindigkeit

Ein erfahrenes Ingenieursteam, das in der Lage ist:

• Schnelles Prototyping

• 10-tägiger Entwicklungszyklus

• Kundenspezifische Gehäuse- und Steckverbinderlösungen

Für projektorientierte Branchen ist eine schnelle technische Reaktion unerlässlich.

Abschließende Empfehlung

Bei der Wahl eines Lithium-Batterieladegeräts muss Folgendes abgewogen werden:

• Sicherheit

• Ladeeffizienz

• Batterielebensdauer

• Kostenkontrolle

Vermeiden Sie es, blind nach dem niedrigsten Preis oder der höchsten Leistung zu streben.

Stattdessen:

✔ Batterieparameter bestätigen
✔ Ladegerätspezifikationen genau anpassen
✔ Zertifizierungen überprüfen
✔ Schutzmechanismen priorisieren
✔ Zuverlässige Hersteller auswählen

Für professionelle Anwender und Großbeschaffungsprojekte ist die Partnerschaft mit einem zertifizierten Hersteller von Lithium-Batterieladegeräten, der Anpassungsmöglichkeiten und globale Compliance bietet, der zuverlässigste Weg zu langfristiger Betriebsstabilität.

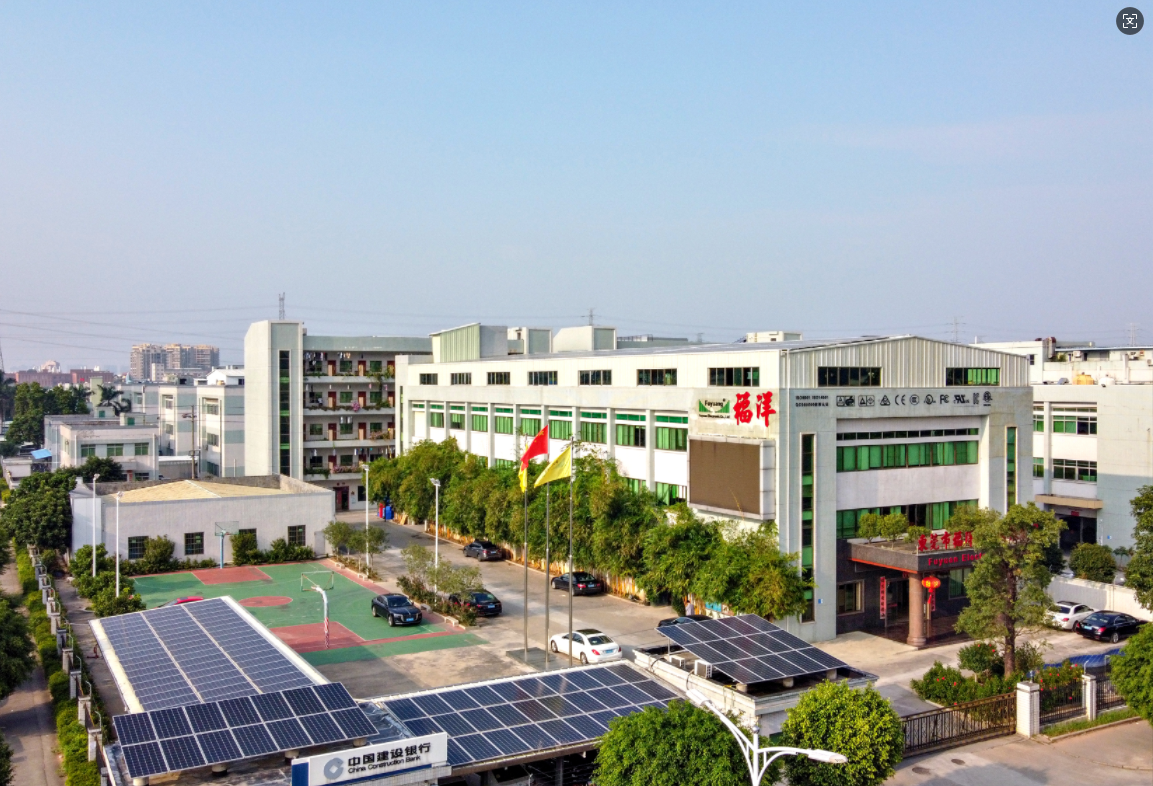

Nehmen wir als Beispiel Dongguan Fuyuan Electronics Co., Ltd. (FUYUAN): Das 2005 gegründete Unternehmen ist auf Forschung und Entwicklung sowie die Herstellung von Batterieladegeräten und Netzteilen spezialisiert. Das Unternehmen hat über 2000 Produktmodelle entwickelt und beliefert führende Unternehmen aus verschiedenen Branchen wie SUNWODA, LG, Tenda und CSIC. Die Produktpalette reicht von tragbaren 60-W-Ladegeräten bis hin zu 1200-W-Netzteilen in Industriequalität. Insbesondere zeichnet sich die 120-W-Slim-Serie durch ein langes, schmales Design für enge Räume aus, und die 1200-W-IP67-Serie unterstützt eine ultrahohe Stromabgabe von bis zu 50 A und bietet so gezielte Lösungen für verschiedene Szenarien.
